어떤 문제를 확인할 수 있을까요?
이 구조가 하중을 버틸 수 있을까요?
선형 정적 해석
실제 작동 하중에서 발생하는 응력, 변위와 안전계수 등을 검토합니다.
반복해서 사용해도 괜찮을까요?
피로 해석
반복 하중에 따른 누적 손상과 피로 수명을 검토합니다.
진동이 문제가 되지는 않을까요?
주파수·동적 해석
구조물의 고유 진동 특성을 확인하고, 사용하는 Simulation 패키지에 따라 시간 의존 동적 하중에 대한 응답까지 분석합니다.
압축 하중에서 구조가 불안정해지지는 않을까요?
좌굴 해석
압축 하중을 받는 구조물이 불안정해질 가능성을 검토합니다.
온도 변화가 구조에 어떤 영향을 줄까요?
열 해석
온도 분포와 열전달을 계산하고, 필요한 경우 구조 해석으로 연결합니다.
선형 조건만으로 설명하기 어려운 구조인가요?
비선형 해석
대변형, 비선형 재질과 변화하는 접촉 등 선형 가정으로 설명하기 어려운 구조 거동을 분석합니다.
※ 사용할 수 있는 해석 유형은 SOLIDWORKS Simulation 패키지에 따라 달라집니다.
로봇·자동화 시스템에서는
어떤 구조를 검토할 수 있을까요?
SOLIDWORKS Simulation은 로봇과 자동화 장비에서 하중을 받는 다양한 기계 구조물을 설계 단계에서 검토하는 데 활용할 수 있습니다.
Robot & Automation 자세히 보기로봇 베이스
로봇과 주변 장비에서 전달되는 하중에 대해 베이스 구조의 응력과 변형을 검토합니다.
장비 프레임
프레임과 용접 구조물이 실제 하중 조건에서 필요한 강성과 구조 안정성을 갖는지 검토합니다.
그리퍼·엔드이펙터
작업물을 파지하고 이송할 때 발생하는 하중이 구조에 미치는 영향을 검토합니다.
지그·픽스처
작업물을 지지하고 고정하는 구조의 강성과 변형을 검토합니다.
브래킷·지지 구조
모터, 액추에이터와 주변 장비를 지지하는 부품의 응력 집중과 변형을 확인합니다.
반복 작동 구조
반복적으로 하중을 받는 구조물은 피로 해석을 통해 누적 손상과 수명을 검토할 수 있습니다.
※ Robot Reach / Path / Cycle Time / OLP는 SOLIDWORKS Simulation의 구조 해석 기능과 구분합니다.
FEA 해석은 어떻게 진행되나요?
- 01
3D 모델 준비
SOLIDWORKS 파트 또는 어셈블리를 준비합니다.
- 02
재질·하중·구속 조건
재질을 지정하고 힘, 압력, 온도와 실제 작동 조건을 정의합니다.
- 03
접촉·연결 조건
부품 간 접촉과 볼트, 핀, 스프링 등 필요한 연결 조건을 정의합니다.
- 04
메시 생성
형상을 유한 요소로 분할하고 필요한 영역의 메시를 조정합니다.
- 05
해석 실행
설정한 Study와 조건에 따라 Solver로 계산합니다.
- 06
결과 확인
응력, 변위, 안전계수 등 해당 Study의 결과를 확인합니다.
- 07
설계 변경·재검토
해석 결과를 설계에 반영하고 다시 계산합니다.
모델과 해석이
하나의 설계 환경에서 연결됩니다
SOLIDWORKS Design과 직접 통합
별도의 CAD 변환 없이 SOLIDWORKS 환경에서 해석하고, 설계 변경 사항을 해석 모델에 연계합니다.
Solid / Shell / Beam
구조물의 형상과 특성에 따라 솔리드, 쉘, 빔 요소를 활용합니다.
Contact
부품 사이의 접촉 조건을 정의해 어셈블리의 실제 상호작용을 모델링합니다.
Connector
Bolt, Pin, Spring, Bearing 등 실제 기계 연결을 단순화해 해석 모델에 반영합니다.
Mesh Control
자동 메시와 필요한 영역의 국부·전역 메시 제어를 활용합니다.
Results

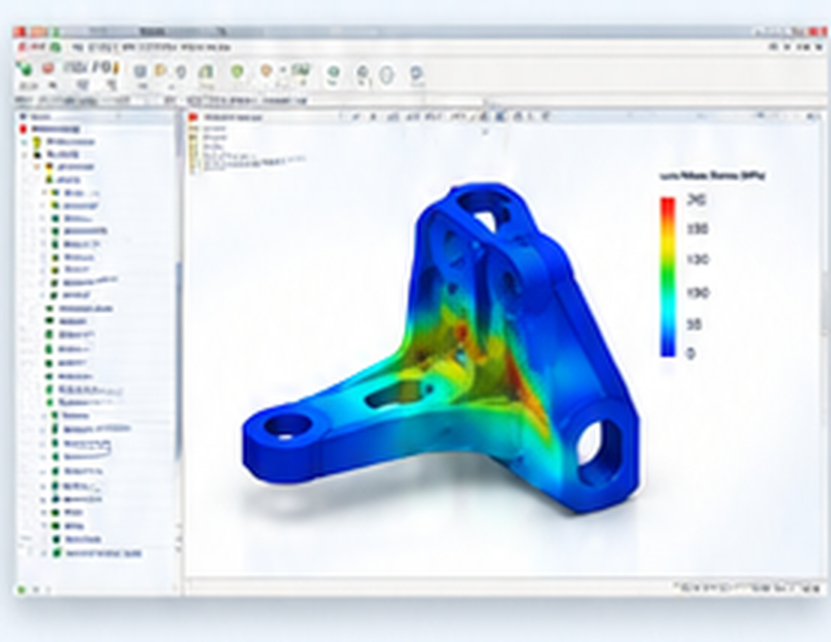

응력, 변위, 안전계수 등 해석 결과를 3D 모델 위에서 시각적으로 확인합니다.
어떤 Simulation 패키지가 필요한가요?
해석하려는 문제와 필요한 기능에 따라 Simulation Standard / Professional / Premium 중 적합한 패키지를 선택할 수 있습니다.
안내 Simulation Standard / Professional / Premium은 별도 구매 제품입니다.
SOLIDWORKS Simulation Standard
기본적인 구조 검증이 필요할 때
이런 경우에 적합합니다
- 부품과 구조물의 기본적인 강도·변형 검토와 반복 하중에 따른 피로 검토가 주요 목적일 때
대표적인 해석
- 선형 정적 해석
- 피로 해석
- 강체 Motion 해석
SOLIDWORKS Simulation Professional
더 다양한 구조 조건을 검토해야 할 때
이런 경우에 적합합니다
- 기본적인 강도 검토를 넘어 진동, 좌굴, 열, 낙하 등 여러 실제 사용 조건을 검토해야 할 때
Standard의 기능에 더해 대표적으로
- 주파수 해석
- 좌굴 해석
- 열 해석
- 낙하 시험
- 압력 용기 Study
- 설계 Study / 최적화
SOLIDWORKS Simulation Premium
비선형·고급 동적 해석이 필요할 때
이런 경우에 적합합니다
- 대변형, 비선형 재질, 복잡한 접촉이나 시간에 따라 변하는 동적 하중까지 검토해야 할 때
Professional의 기능에 더해 대표적으로
- 비선형 정적 해석
- 비선형 동적 해석
- 선형 동적 해석
- 복합재료 해석
- 복잡한 재질 거동
SOLIDWORKS Simulation과
Flow Simulation은 무엇이 다른가요?
SOLIDWORKS Simulation
구조가 어떻게 버티고 변형되는가?
FEA
- 응력
- 변위
- 피로
- 좌굴
- 진동
- 비선형 구조 거동
SOLIDWORKS Flow Simulation
공기·액체와 열이 어떻게 움직이는가?
CFD
- 공기·액체 흐름
- 속도
- 압력
- 유량
- 열전달
- 냉각·환기
구조의 거동은 Simulation, 유체와 열의 흐름은 Flow Simulation.
함께 활용하면
설계와 검증의 범위를 확장할 수 있습니다
자주 묻는 질문
세 패키지는 동일한 SOLIDWORKS 환경에서 사용하지만 사용할 수 있는 Study 유형과 해석 범위가 다릅니다. Standard는 기본 구조 검증, Professional은 주파수·좌굴·열·낙하 등의 해석을 추가하고, Premium은 비선형·동적 해석까지 확장합니다.
SOLIDWORKS Simulation Standard / Professional / Premium은 별도 구매 제품입니다. 다만 SOLIDWORKS Design Premium에는 파트와 어셈블리에 대한 선형 정적 해석과 시간 기반 Motion 해석이 포함됩니다.
아닙니다. SimulationXpress는 제한된 기본 구조 해석 도구이며, SOLIDWORKS Simulation 제품군은 어셈블리와 다양한 Study 유형을 다루는 별도의 해석 제품입니다.
Simulation은 구조 해석의 맥락에서 온도와 열전달이 구조물에 미치는 영향을 검토할 수 있습니다. Flow Simulation은 액체와 기체의 흐름과 그에 따른 열전달을 계산하는 CFD 솔루션입니다.
네. SOLIDWORKS Simulation은 SOLIDWORKS Design 환경에 직접 통합되어 있으며, 설계 변경 사항을 해석 모델에 연계해 다시 검토할 수 있습니다.
네. 로봇 베이스, 장비 프레임, 그리퍼, 지그·픽스처, 브래킷 등 하중을 받는 기계 구조물을 검토하는 데 활용할 수 있습니다. 로봇 전용 Reach, Path, OLP 기능과는 별개의 영역입니다.
