ROBOT & AUTOMATION

로봇·자동화 시스템 설계를 위한SOLIDWORKS

로봇 셀 레이아웃과 기계 구조 설계부터 구조·유동 검토,
전장 설계와 문서 관리에 이르기까지
자동화 시스템을 완성하는 솔리드웍스 제품을 확인하세요.

로봇만으로 자동화 시스템이
완성되지는 않습니다

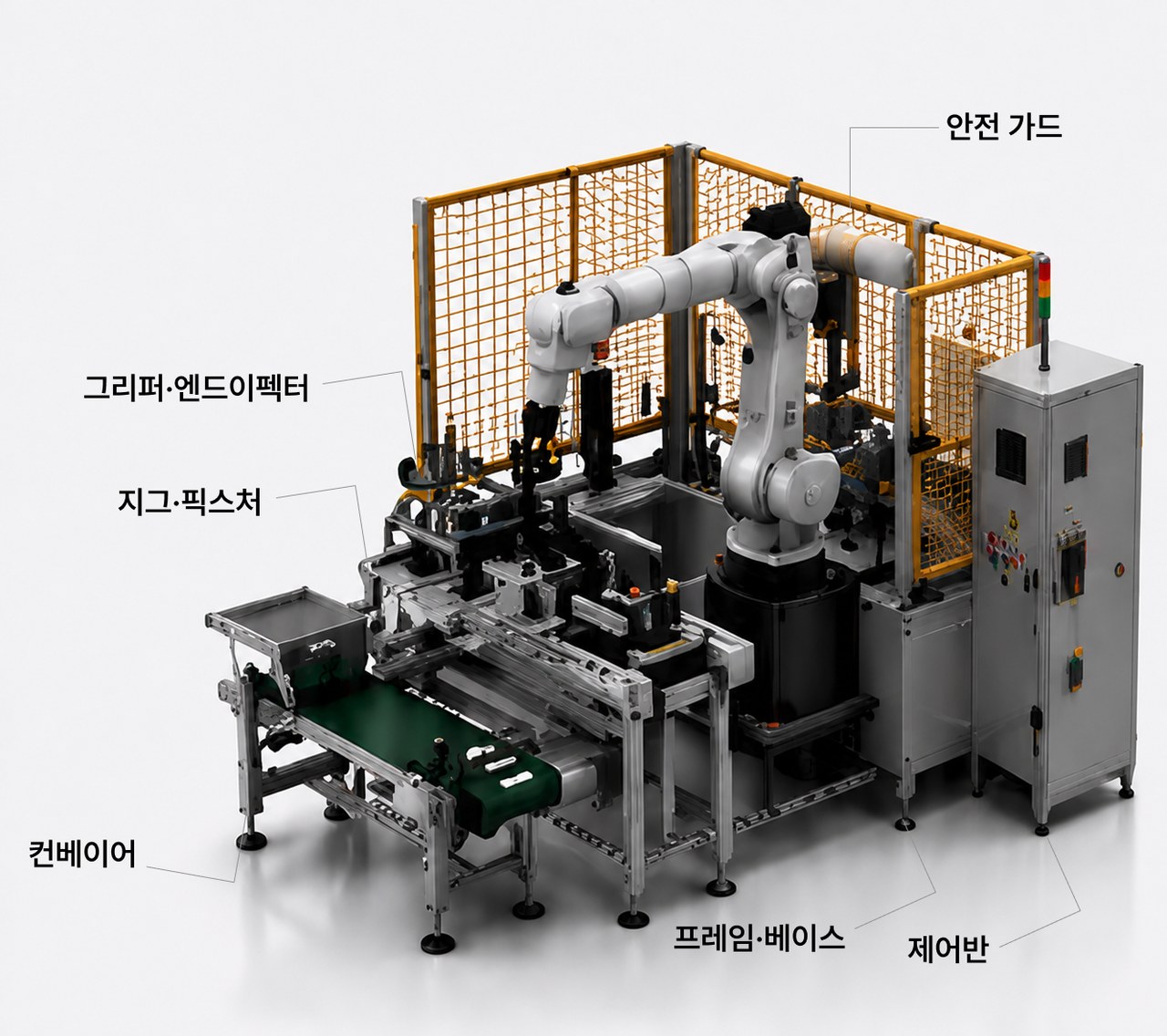

로봇 자동화 시스템에는 로봇뿐 아니라 그리퍼, 지그, 컨베이어, 프레임, 안전 가드와 제어반 등 다양한 구성요소가 필요합니다.

솔리드웍스를 활용하면 이러한 구성요소를 3D로 설계하고, 필요한 구조·유동 검토와 전장 설계를 진행하며 관련 설계 데이터를 관리할 수 있습니다. 제작에 필요한 도면과 BOM도 작성할 수 있습니다.

3D 기계 설계와 조립, 간섭 검토를 통해 자동화 셀의 구조와 구성 요소를 정확하게 설계합니다.

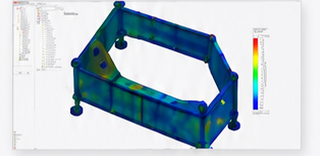

로봇 베이스, 장비 프레임과 브래킷 등 하중을 받는 구조물의 응력과 변형을 검토합니다. 설계 조건에 따라 좌굴과 피로 등의 영향도 추가로 확인할 수 있습니다.

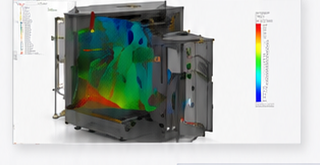

필요한 경우 제어반이나 장비 내부의 공기 흐름과 온도 분포를 검토합니다. 팬의 위치와 흡·배기 구조에 따른 열관리 조건도 비교할 수 있습니다.

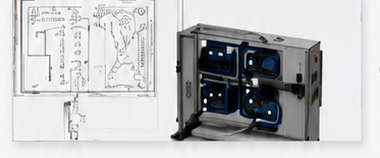

전기 회로도를 작성하고, 제어반과 전기 부품을 3D 기계 모델에 배치합니다. 와이어, 케이블과 하니스의 경로와 길이도 함께 검토할 수 있습니다.

모델과 도면, 전장 자료와 관련 문서를 중앙에서 관리하고, 파일의 버전과 리비전, 승인 상태와 변경 이력을 관리합니다.

3D 모델

도면·BOM

부품 제작

장비 조립

설치·시운전

3D 설계 데이터를 기반으로 도면과 BOM을 작성하고, 부품 제작부터 장비 조립, 설치와 시운전까지 일관된 데이터 관리로 효율적인 제작과 설치를 지원할 수 있습니다.
